Как да снаждате Ethernet кабел

Ethernet кабелите остават най-бързата и надеждна форма на компютърна мрежа. Кабелите са евтини, но често ще ви е необходима различна дължина на кабела от тази, която се предлага на пазара.

Чрез „снаждане“ на Ethernet кабел можете да му придадете персонализирана дължина, да съедините два кабела заедно и дори да поправите повреди по кабел или щепселите в двата края.

Съдържание

Разбиране на основите на Ethernet кабела

Първо, нека се запознаем с номенклатурата. Ethernet мрежовите кабели (понякога наричани просто „мрежови кабели“) се предлагат в няколко разновидности. Най-често срещаните видове за домашна употреба в Amazon или във всеки магазин за техника са Cat5, Cat5e, Cat6 и Cat6a. Те представляват различни версии на кабелната технология, които подобряват скоростта и надеждността на преноса на данни.

Частта „Cat“ означава „Категория“. Cat5e е подобрена версия на основния кабел Cat5. Cat 5e и Cat6 осигуряват гигабитови скорости, а Cat6a може да предложи 10 гигабитови скорости на по-къси разстояния. Cat6a може да поддържа 10 Gbps до 100 метра, докато Cat6 може само до 55 метра. Видът кабел, с който работите, ще определи скоростта на пренос на данни и ще повлияе на производителността на вашата интернет връзка и локалната мрежова връзка.

В сърцето на Ethernet кабела ще намерите сноп от малки усукани двойки проводници. Тези проводници са цветно кодирани проводници, които позволяват пренос на данни от единия край на кабела до другия.

Всеки край на Ethernet кабел обикновено има RJ45 щепсел. Този щепсел, който прилича на по-голям телефонен жак, е частта, която физически се свързва с вашите устройства, като например рутер или компютър. Щепселите, които се намират на телефонните линии, са RJ11.

Инструменти на занаята

За да снадете Ethernet кабел, ще ви трябват няколко основни инструмента:

1. Резачки за тел
2. Инструмент за кримпване
3. RJ45 конектори
4. Ethernet кабел (този, който искате да снадявате)
5. Инструменти за оголване на кабели

За да тествате връзките, трябва да си вземете тестер за мрежови кабели. Това малко устройство ще ви покаже дали връзките в новосвързания ви кабел работят правилно. Можете да продължите и без тестер за кабели, но това означава, че ще разберете дали кабелът ви е свързан правилно, едва когато го включите.

Можете да получите всичко необходимо, като закупите комплект инструменти за кримпване , който включва резачки за тел. Също така, много инструменти за кримпване имат вградени инструменти за оголване на кабели, така че не е нужно да плащате отделно.

Ръководство стъпка по стъпка: Как да снаждате Ethernet кабели

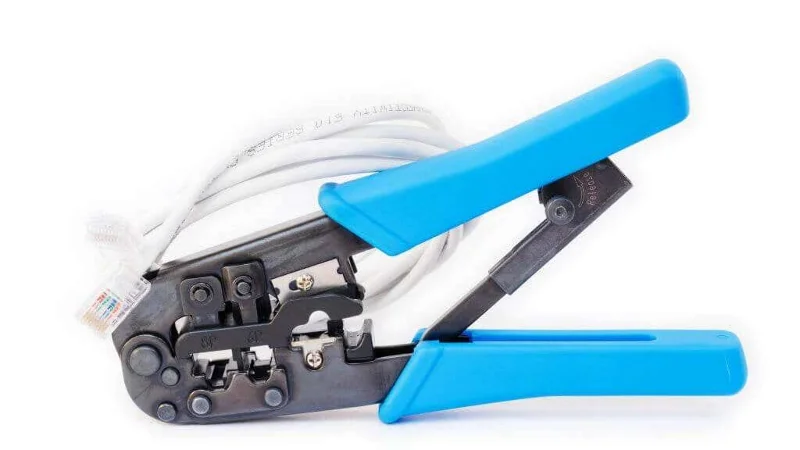

Инструмент за кримпване YWNEGWE RJ 45

Снаждането на кабел може да бъде сложна работа, но е лесно, ако сте търпеливи и внимателни. Ето общите стъпки, които трябва да следвате.

Стъпка 1: Подгответе кабела си

Първо, използвайте клещи за тел, за да отрежете всички повредени краища на Ethernet кабела. Трябва да работите с чисти, неповредени кабели.

Инструмент за кримпване YWNEGWE RJ 45

Използвайте инструментите за отстраняване на кабели, за да отстраните внимателно около 5 см от външната обвивка на всеки край на кабела, разкривайки цветно кодираните усукани двойки вътре.

Стъпка 2: Развийте усуканите двойки проводници

Внимателно развийте цветно кодираните усукани двойки проводници.

Обикновено ще намерите осем проводника, разделени на четири чифта. Подравнете ги според цветовия код на Ethernet кабела.

Стандартният цветен код за окабеляване T568A е:

⦁ Пин 1: Бял/Зелен

⦁ Пин 2: Зелен

⦁ Пин 3: Бял/Оранжев

⦁ Пин 4: Син

⦁ Пин 5: Бял/Син

⦁ Пин 6: Оранжев

⦁ Пин 7: Бял/Кафяв

⦁ Пин 8: Кафяв

Стандартният цветен код за окабеляване T568B е:

⦁ Пин 1: Бял/Оранжев

⦁ Пин 2: Оранжев

⦁ Пин 3: Бял/Зелен

⦁ Пин 4: Син

⦁ Пин 5: Бял/Син

⦁ Пин 6: Зелен

⦁ Пин 7: Бял/Кафяв

⦁ Пин 8: Кафяв

Iranforums, CC BY-SA 4.0 чрез Wikimedia Commons

Най-често срещаната схема е T568B, но можете да използвате и двете, ако я прилагате последователно. Кабелът, който снаждате, вероятно използва T568B, предпочитаната схема за окабеляване за нови мрежови инсталации в САЩ.

Много инструменти за кримпване имат тези ръководства за окабеляване, отпечатани върху тялото на инструмента, така че не е нужно да ги запомняте.

Стъпка 3: Свържете RJ45 конекторите

Следващата стъпка включва закрепване на нови RJ45 конектори към всеки край на кабела. Използвайте кримпващите инструменти, за да закрепите конекторите към кабела.

Уверете се, че цветно кодираните проводници са правилно подравнени в конекторите, преди да ги кримпнете. Това е от решаващо значение за поддържането на стабилна интернет връзка.

Това е само общо описание на процеса, трябва да следвате инструкциите на вашия конкретен инструмент за кримпване. Някои може дори да са с линк към пълно видео, демонстриращо как да ги използвате. Силно препоръчваме да гледате такова видео, ако е предоставено.

Стъпка 4: Тествайте връзката си

След като RJ45 конекторите са на мястото си, използвайте тестер за мрежови кабели, за да се уверите в правилните връзки. Всяка светлина на тестера съответства на проводник в Ethernet кабела. Ако всички светлини светнат, поздравления! Успешно сте снажили вашия Ethernet кабел.

Ако нямате тестер за кабели, свържете кабела към чифт мрежови устройства. Най-добрият вариант е да свържете клиентско устройство (т.е. лаптоп) към рутер . Кабелът е готов за употреба, ако връзката работи и можете да го инсталирате.

Усъвършенствани техники за снаждане

Горният метод е най-лесният начин за снаждане на Ethernet кабел, подходящ за по-къси дължини и некритични връзки. Необходими са обаче по-усъвършенствани техники, когато трябва да съедините два кабела на по-голямо разстояние или когато работите с по-специализирани видове кабели, като коаксиални или оптични.

Пач панели: Организиране и осигуряване на бъдещето

Пач панелът е друг усъвършенстван метод, използван, когато е необходимо да се съединят множество Ethernet кабели. Това обикновено може да се намери в офиси или усъвършенствани домашни мрежи. Пач панелите са проектирани с няколко порта, за да поберат множество пач кабели.

Типичен процес на свързване на пач панел, в този случай за 24-портовия пач панел iWillLink

Процесът тук включва свързване на краищата на вашите Ethernet кабели към задната страна на пач панела. Предната страна, от своя страна, се използва за свързване на данни до мястото, където е необходимо, с помощта на пач корди. Хубавото на пач панелите е, че те улесняват управлението на сложни кабелни схеми и са адаптивни за бъдещи промени или допълнения.

Пач панелите напомнят на стари разклонителни кутии за телефонни централи, където операторите физически свързват линии с помощта на къси пач кабели.

Използване на Keystone крикове и съединители

Keystone жакът е щракващ се корпус, който съдържа RJ45 конектор. Тези жакове могат да бъдат щракнати в стенна плоча или пач панел, създавайки постоянна и сигурна връзка.

UGREEN RJ45 съединител

От друга страна, съединителите се използват за директно свързване на два Ethernet кабела. Те се предлагат с женски RJ45 портове в двата края. Въпреки че съединителите може да не са най-доброто решение за високопроизводителни мрежи поради потенциална загуба на сигнал, те са удобни за бързи решения или разширяване на обхвата на съществуващ кабел в некритични приложения. Например, ако искате да свържете смарт телевизор или NAS у дома, няма проблем с малко по-бавна връзка.

Директно снаждане на Ethernet кабели без съединител

Въпреки че съединителят осигурява удобен начин за свързване на два Ethernet кабела, можете също така да ги снаждате директно без съединител. Директното снаждане обаче изисква много повече внимание към детайлите и сръчност. Ще ви трябват солидна ръка, основни умения за запояване и поялник!

Стъпките са по същество същите като при основното снаждане, но нещата са различни, след като сте оголили и развили всичките осем проводника от двата края, които искате да съедините.

След като проводниците са развити и подравнени, усучете съответните цветно кодирани проводници от всеки кабел. Уверете се, че всеки проводник от единия кабел е плътно усукан с неговия аналог от другия кабел. Това гарантира сигурна връзка и точно предаване на данни.

След като усучете проводниците заедно, нанесете малко спойка върху всяка връзка. Запояването укрепва снадките и осигурява по-добра проводимост, като по този начин се гарантира минимална загуба на сигнал. Уверете се, че използвате поялник с подходящ размер и избягвайте прекомерно запояване, което може да причини късо съединение.

След като сте запоили всички връзки, е време да ги изолирате. Увийте всяка връзка поотделно с изолирбанд, за да предотвратите късо съединение. След като увиете всяко снадване, можете да комбинирате цялата група, за да образувате един кабел. Изолирбандът не е постоянно решение, така че може да искате да инвестирате в термосвиваема изолация.

Работа с коаксиални и оптични кабели

Разширените Ethernet мрежи понякога включват коаксиални или оптични кабели. Тези видове кабели пренасят данни по различен начин от стандартните UTP (неекранирани усукани двойки) кабели, като например Cat5e или Cat6, което изисква други техники за снаждане.

Свързването на коаксиален кабел включва използването на специално проектиран инструмент за оголване на кабели, за да се оголи вътрешният проводник. След това ще кримпнете нов коаксиален конектор. Коаксиален съединител може да се използва за съединяване на двата кабела.

Що се отнася до оптичните кабели, те са съвсем различна работа. Тези кабели пренасят данни под формата на светлинни импулси, а снаждането им включва процес, наречен fusion splicing. Този процес използва топлина за сливане или „заваряване“ на два оптични кабела. Това е деликатен и прецизен процес, който гарантира минимална загуба на сигнал и обикновено е най-добре да се остави на професионалисти или на хора, които са получили подходящо обучение. Много малко вероятно е да имате оптични кабели в дома си. Това обаче е бизнес терен от висок клас.

Захранване през Ethernet (PoE) и адаптери

Активен PoE сплитер Bawofu

Понякога можете да доставяте данни и захранване през вашия Ethernet кабел.

Това е известно като захранване през Ethernet (PoE) . Обикновено се използва за устройства като IP камери или WiFi точки за достъп на места, където отделен източник на захранване не е лесно достъпен, тъй като няма подходящо електрическо окабеляване.

Когато свързвате PoE кабел, е изключително важно да се уверите, че захранващите пинове са правилно свързани, тъй като те ще пренасят захранването към вашето устройство. Предлагат се специални PoE адаптери, които опростяват този процес. Разгледайте това ръководство за PoE разпределение на пиновете за точни подробности.

Можете бързо да унищожите мрежово оборудване, като случайно изпратите захранване там, където не трябва, така че ако имате някакви съмнения, е по-добре да платите на професионалист, който да ви изработи PoE кабели с персонализирана дължина.

Завършване

Да се ​​научите как да снаждате Ethernet кабел е полезно умение, въпреки че повечето хора имат нужда да го правят само няколко пъти в живота си. Освен ако няма да правите много снаждания , е по-евтино да платите за нови кабели с поръчкова дължина. Инструментите за кримпване и мрежовите тестери са скъпи, за да оправдаят еднократен „Направи си сам“ проект.

Ако все пак решите да опитате това сами, не забравяйте за безопасност, спазвайте цветовия код и се уверете, че проводниците ви са правилно кримпнати, за да имате стабилна Ethernet връзка за нула време. Може би обаче е добре да обмислите алтернативно решение под формата на Powerline Ethernet Extender .
