Hvad er en aktiv køleplade?

Hver computer skal holdes kølig. Det er ikke specielt nemt at holde en CPU eller GPU cool. De faktiske silicium-matricer til CPU'er og GPU'er er små. Overfladearealet er en af ​​de mest kritiske faktorer for at sprede varme til den omgivende luft. Da de er så små og flad, er CPU- og GPU-dyserne ikke egnede til at blive direkte afkølet med luft. For at kunne køle dem ordentligt, bruges en køleplade.

En køleplade har to formål, nemlig at trække varme væk fra den varmeproducerende komponent og sprede denne varme ud i luften. Der er to køleplader, den passive køleplade og den aktive køleplade. En passiv køleplade afkøles af den omgivende luftstrøm, som kan omfatte luftstrøm drevet af kabinetventilatorer.

Passive heatsinks bruges typisk kun til relativt lave niveauer af varmeafledning, da de ikke er særlig effektive. De har generelt relativt brede finner for at muliggøre god luftstrøm. Derudover vil finnerne næsten altid være lodret justeret for at hjælpe naturlig konvektion til at transportere varmen væk.

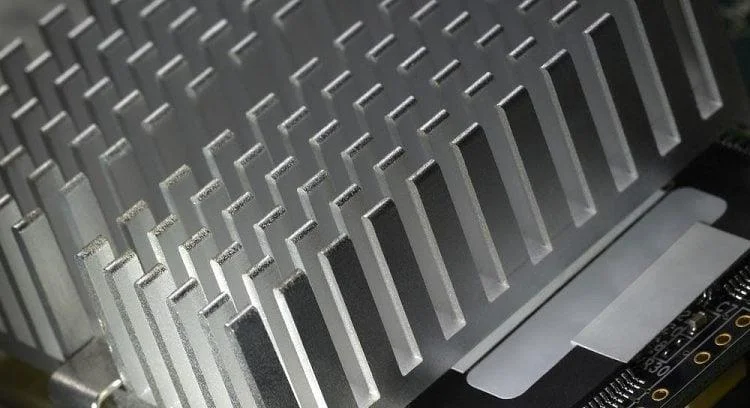

Passive køleplader har tendens til at have store lodrette, kærvede finner med betydelige mellemrum for naturligt at lade kølig luft strømme ind.

En aktiv heatsink følger andre designregler end en passiv køler. Dette skyldes, at tilstedeværelsen af ​​en ventilator direkte på køleren ændrer flere faktorer i kølepladedesignet.

Aktive køleplader

Tilstedeværelsen af ​​en ventilator på en aktiv køleplade betyder, at luftstrømmen over kølepladen øges kraftigt. Dette øger dens evne til at sprede varme markant, hvilket gør den i stand til at håndtere meget større termiske belastninger. Mens en passiv køleplade kan klare en stor termisk belastning, skal den være meget stor for at gøre det. En aktiv heatsink kan håndtere den samme termiske belastning med en meget lavere masse og volumen.

Fordi der er en blæser, der tvinger luft gennem kølepladen, kan den have en meget højere finnedensitet end en passiv køleplade. Dette betyder, at aktive køleplader kan have et meget større forhold mellem overfladeareal og masse, hvilket hjælper med at reducere deres størrelse yderligere.

Selvom ikke alle heatsink-ventilatorer kan stoppe med at rotere, tilbyder nogle en 0RPM-tilstand. Dette gør det muligt for en aktiv køleplade at fungere som en passiv køleplade, når der ikke er tilstrækkelig termisk belastning til at garantere aktiv køling. Dette kommer med fordelen ved lydløs drift.

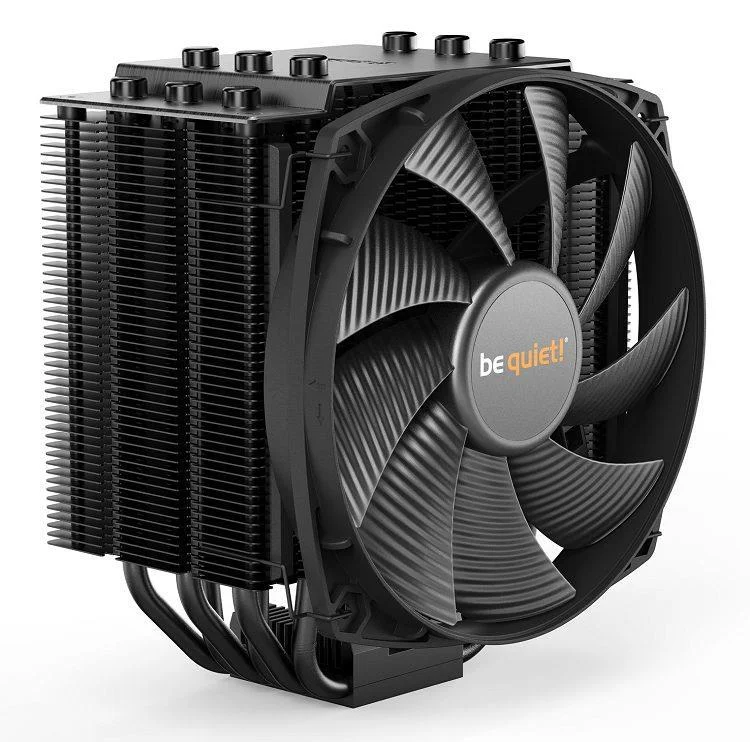

Aktive køleplader har en tendens til at have en tættere finnestruktur, da luft skubber gennem dem.

Mange aktive køleplader bruger en blæser på forsiden af ​​køleren, der skubber luft gennem køleren. Det er også udmærket muligt at placere en ventilator på den anden side, så den trækker luft gennem kølepladen. Mange avancerede CPU-kølere vil have to blæsere i en "push-pull"-konfiguration. Dette er med til at sikre pålidelig luftstrøm gennem de tætte finnestrukturer.

Konklusion

I modsætning til passive køleplader bruger aktive køleplader en eller flere blæsere til aktivt at drive luftstrømmen over kølepladen. Dette giver en stærkt øget køleevne og muliggør en betydeligt øget finnedensitet for øget overfladeareal pr. volumenenhed, hvilket yderligere øger kølekapaciteten. Aktive køleplader bruges på næsten alle avancerede CPU'er og GPU'er, da de udsender meget varme. En passiv køler til disse komponenter ville være ufattelig stor. Hvilken køleplade foretrækker du? Del dine tanker i kommentarerne.
