Základy 3D tisku: Průhledné výtisky

Jednou z mnoha tříd filamentů, se kterými můžete 3D tisknout, jsou transparentní filamenty. Tyto filamenty jsou průhledné a může se zdát tak jednoduché, jako když s nimi tisknete, abyste získali průhledný tisk. Bohužel věci nejsou tak jednoduché.

Požadavky na transparentnost

Chcete-li získat průhlednou část, musíte zajistit, aby jí světlo mohlo procházet s minimálním přesměrováním. Existují techniky, jak dosáhnout průhlednosti v ose Z, v ose X a Y a ve všech osách. V závislosti na tom, co se pokoušíte vytisknout, se možná bude muset změnit vaše technika. Obecně je také jednodušší vyrobit průhledné kusy, které jsou ploché, spíše než zakřivené. Zakřivený povrch nejen že poněkud přesměruje světlo, ale je také obtížnější jej následně zpracovat.

Průhlednost osy Z

V procesu propagovaném společností FennecLabs můžete získat průhlednost osy Z ideální pro čočky nebo průhledné povrchy se standardní tiskárnou FDM. K tomu budete muset použít:

• Nejvyšší teplota trysky v rozsahu průhledného vlákna
• 100% výplň
• Průtok 108 %.
• Pomalá rychlost tisku 20 až 30 mm/s
• Vypnutý ventilátor chlazení tisku
• Vysokoteplotní tisková podložka kolem 100 °C

Tisk při takto vysoké teplotě zajišťuje spolehlivé zatavení plastu, které je klíčové pro transparentní tisk. Kus bude mít pravděpodobně nějaký přebytečný plast, který bude nutné odstranit řemeslným nožem. Výtisk budete také muset obrousit brusným papírem o zrnitosti 400 až 4000, dokud nebude průhledný. Pokud používáte skleněné potiskovací lůžko, nebudete muset dno brousit, protože bude již hladké.

Průhlednost os X a Y

Velké výšky vrstev pomáhají, když chcete průhlednost os X a Y, v ideálním případě chcete, aby tyto vrstvy byly co nejkulatější, spíše než zploštělé a široké. Pro dosažení nejlepších výsledků budete chtít:

• Tiskněte pomalu, přibližně 25 % normální rychlosti
• Použijte silné vrstvy s velkou tryskou
• Tiskněte na 70-90 % průměru trysky

Použití těchto nastavení pomůže zajistit minimální odraz a lom světla procházejícího tiskem, což poskytne jasný výsledek. K dosažení transparentnosti s těmito nastaveními byste dokonce neměli muset provádět žádné následné zpracování.

Povrchové úpravy

Některá transparentní vlákna mohou být dodatečně zpracována rozpouštědlem, jako je ethanol, aby byla transparentní. Ujistěte se však, že před tím provedete průzkum, protože většina procesů vyhlazování rozpouštědlem vede k tomu, že se zamlžení materiálu nestane průhledným. Existují také některé nátěry, které můžete přidat, jako je stříkaný polyuretan, který vyhlazuje povrch a zvyšuje průhlednost.

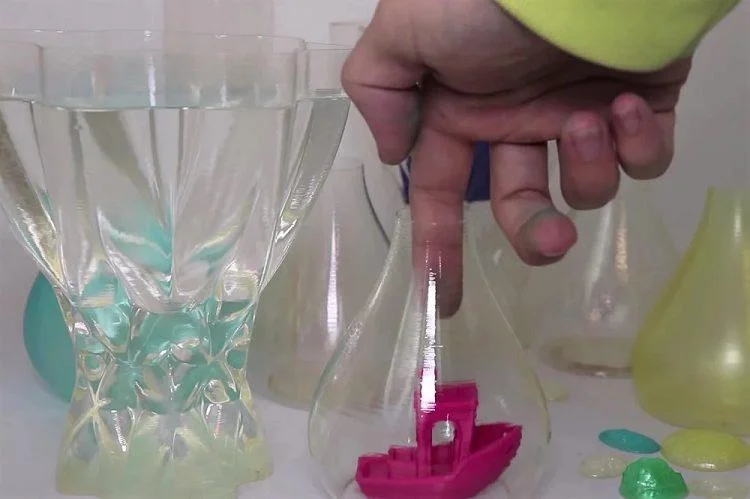

Některá transparentní vlákna mohou být ošetřena rozpouštědlem pro zlepšení průhlednosti. Zdroj obrázků: The 3D Print General přes YouTube

Namáčení do pryskyřice SLA

Normálně, když se s tiskárnou SLA používají průhledné pryskyřice, můžete získat průsvitný, ale ne jasný tisk. Formlabs však propagoval techniku, kdy se výsledný tisk znovu ponořil do čiré pryskyřice a poté se nechal odkapat. Tím se vyhladí případné nedokonalosti v povrchové úpravě. Po vytvrzení vysušeného tisku pod UV světlem je výsledkem opticky transparentní tisk vhodný pro použití jako čočka.

Plánujete transparentní potisk? Rádi bychom níže slyšeli, co máte na mysli.
