Základy 3D tisku: Jak tisknout koule

Jedním z nejobtížnějších tvarů na 3D tiskárně je koule. Koule jsou obtížné z několika důvodů. Za prvé, koule mají malý kontaktní bod s tiskovou vrstvou, což ztěžuje jejich přilnutí na místo. Za druhé, koule mají spoustu převisů, které potřebují podporu. Za třetí, tiskárny FDM zanechávají viditelné čáry vrstvy při tisku křivek, které protínají osu Z. Tyto problémy je možné řešit; každá oprava však přichází s vlastním kompromisem.

Přidejte podpůrné konstrukce a okraj nebo vor

Přidáním kombinace podpůrných konstrukcí a okraje nebo raftu můžete vyřešit dva problémy v jednom. Okraj nebo raft pomáhá zajistit váš tisk, zatímco podpůrné konstrukce brání převisům převisů.

Vor je tenký list tiskového materiálu vytištěný jako první, pod tiskem, na kterém tisk sedí. Okraj je téměř totožný, ale potisku se dotýká pouze na okrajích a nejde pod něj.

Rafty a okraje fungují tak, že zvětšují kontaktní plochu s tiskovou vrstvou, což zvyšuje adhezní sílu držící tisk na místě. Vor je obvykle obtížnější odstranit kvůli zvýšené kontaktní ploše. Obě možnosti jsou určeny k odříznutí během následného zpracování.

Podpůrné konstrukce dobře fungují s rafty a okrajem, protože se k nim mohou snadno připojit. Jsou navrženy tak, aby poskytovaly oporu extrémním převisům, aby se předešlo poklesu. Převisy větší než 45 stupňů od svislice obvykle vyžadují podporu, i když se to může lišit tiskárnu od tiskárny. Opět je třeba je během následného zpracování odstranit.

Podpůrné konstrukce, vory a okraje zanechávají na povrchu koule nějaké artefakty, kde se dotýkají. I když jsou odstraněny opatrně, artefakty budou muset být vyhlazeny.

Přeřízněte to na polovinu

Může to znít trochu extrémně, ale pak můžete vytisknout dvě poloviny lícem dolů, pokud kouli dokonale rozříznete na polovinu. To eliminuje potřebu raftu, okraje nebo podpůrných konstrukcí. Bohužel to znamená, že po vytištění musíte oba kusy slepit.

Důrazně doporučujeme, abyste před tiskem třikrát zkontrolovali, zda je vaše koule dokonale rozříznutá na polovinu, protože jinak bude pravděpodobnější, že skončíte s nerovnoměrným rozložením hmotnosti. Typy lepidel, která můžete použít, se liší podle typu vlákna, ale superlepidlo obecně nabízí nejlepší povrchovou úpravu, protože pro pevné spojení stačí tak málo.

Obecně budete muset vyhladit všechny nerovnosti, které uvidíte na spoji koule. Pokud byla vaše tisková podložka příliš horká, můžete zaznamenat mírný efekt sloní nohy, což má za následek rovníkový hřeben. Je dobré vytisknout obě poloviny zvlášť. V opačném případě můžete skončit s problémy souvisejícími se stahováním, jako je navlékání a bubliny mezi dvěma polovinami.

Použijte nízkou výšku vrstvy

Jakákoli křivka, která protíná osu Z, skončí se schodovitým vzhledem. Toto je nedílnou součástí tisku FDM, ale lze jej minimalizovat tiskem s nejnižší možnou výškou vrstvy. Tím se sníží výška každého kroku, čímž se stanou méně zřetelnými a vyžadují méně vyhlazení při následném zpracování. Bohužel snížení výšky vrstvy také prodlužuje dobu tisku, protože tisková hlava musí provést více průchodů, aby dosáhla konečné výšky tisku.

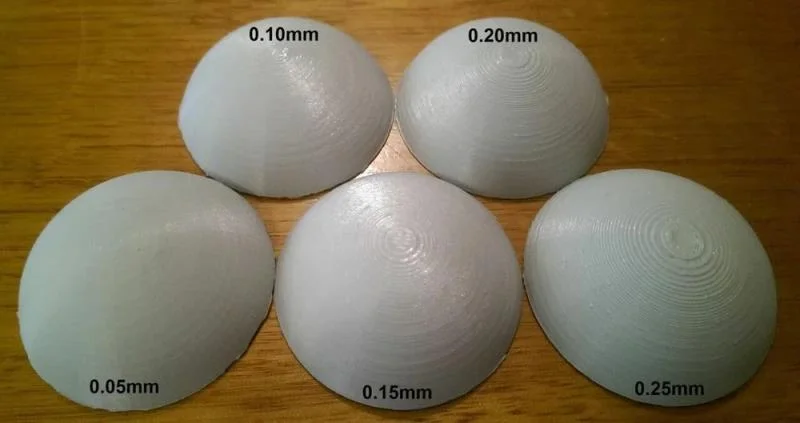

Zde můžete vidět, jaký vliv mají označené výšky vrstev na stupňovitý vzhled. Obrázek s laskavým svolením http://3dprototypesandmodels.com.au/3d-printing-terminology-specifications/

Závěr

Pokud se budete řídit výše uvedenými návrhy, budete moci pomocí 3D tiskárny vytvářet skvěle vypadající koule. Pokud máte nějaké další tipy na tisk skvělých koulí, dejte nám vědět níže.
